Hors-réseau / Télécom
Application

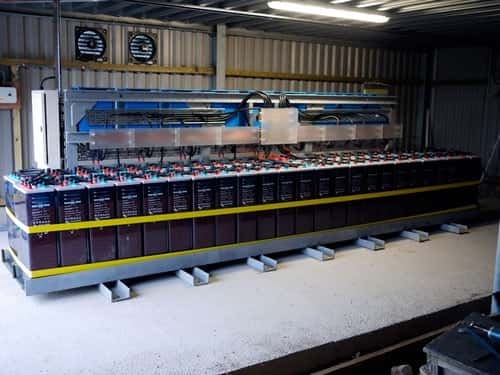

Dans certains cas, comme cela peut être le cas dans des refuges d’altitude ou dans tout autre lieu non connecté au réseau électrique, des batteries stationnaires de type GEL, AGM, OPzS ou OPzV sont nécessaires. Ces batteries accumulent l’énergie qui est généralement fournie par des groupes électrogène, des panneaux solaires ou encore des éoliennes. La taille du parc de batteries installé n’a pas de limites mais est dimensionné en fonction de la durée d’autonomie souhaitée et de la puissance des consommateurs.
Dans les applications hors réseau, il est indispensable de choisir au mieux les consommateurs afin de pouvoir réduire au maximum la taille du parc de batteries.
Les batteries stationnaires sont principalement utilisées dans les applications suivantes:
- Refuges d’altitude
- Groupes électrogènes hybrides
- Chalets d’alpages
- Systèmes d’UPS (Uninterruptible Power Supply)
Brochure Off-Grid
Vous trouverez ci-dessous une brochure avec schémas d’exemples afin de vous accompagner à définir l’équipement de votre projet.
Vous y trouverez certainement un exemple proche de votre cas.
Kit solaire autonome
Ci-dessous est représenté le schéma de principe d’un kit solaire autonome 230 V. Dans le cas d’un kit solaire 12V, l’onduleur 4 (ou convertisseur) ne sera pas nécessaire.
Les composants d’un kit solaire autonome
1 – Le panneau solaire (ou les panneaux solaires)
Ils produisent de l’électricité en courant continu (DC)
2 – Câblage DC spécifique
Les câbles solaire sont spécialement prévus pour résister au soleil. Ils sont dotés d’une double-isolation qui les rendent durables et particulièrement résistants.
3 – Régulateur de charge MPPT
Il abaisse la tension des panneaux solaires de façon à la rendre compatible avec la batterie. Il permet également de protéger la batterie contre les surcharges ainsi que les décharges profondes.
4 – Onduleur ou convertisseur
Il convertit la tension de la batterie (12V) en tension 230V 50Hz, identique à la tension du réseau électrique public. Cet appareil n’est pas indispensable si vous n’utilisez que du 12 V.
5 – La batterie à décharge lente
Elle stocke l’énergie fournie par le panneau solaire pour la redistribuer quand vous en avez besoin (pour l’éclairage la nuit par exemple). Ces batteries de technologie GEL ou AGM sont des batteries à décharge lente et sont particulièrement adaptées aux applications solaires.
6 – Vos consommateurs
Vos consommateurs 230V seront connectés à la sortie de l’onduleur (ou convertisseur).
